ACASOM 2.4 ГГц 40 Вт — компактный радиочастотный усилитель мощности для работы в диапазоне 2400–2500 МГц. Модуль рассчитан на профессиональные системы беспроводной связи диапазона 2.4 ГГц и может использоваться в совместимых решениях Wi-Fi, Bluetooth, ZigBee, инженерных RF-системах и испытательных стендах.

Усилитель обеспечивает коэффициент усиления 40 dB и выходной уровень до 46 dBm (около 40 Вт). Плоскостность ±0,5 dB в пределах рабочего диапазона помогает получить предсказуемые характеристики RF-тракта по всей заявленной полосе частот.

При выходном уровне 46 dBm модуль работает от источника питания 28 V, потребляя по спецификации около 3,6 A, а заявленная эффективность составляет 40%. При проектировании системы необходимо предусмотреть соответствующий источник питания и эффективный отвод тепла.

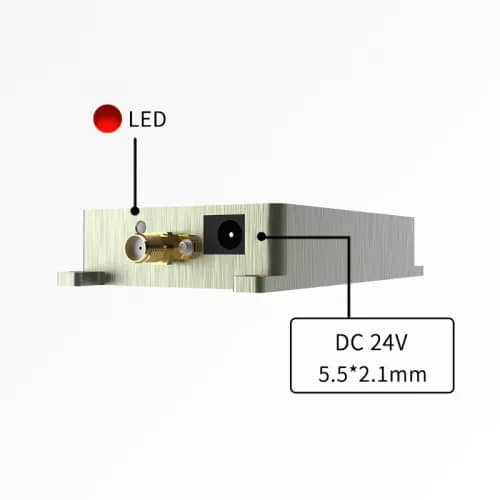

RF-вход и RF-выход выполнены на разъёмах SMA-K, благодаря чему модуль удобно интегрировать в совместимые радиочастотные тракты, лабораторные установки и готовые устройства. Для подачи питания предусмотрен красно-чёрный провод длиной 15 см.

Корпус изготовлен из алюминия и имеет размеры всего 82 × 53 × 17 мм при массе около 130 г. Компактные габариты позволяют устанавливать усилитель в системах с ограниченным внутренним пространством, при этом для продолжительной работы на высокой мощности необходимо обеспечить достаточное охлаждение.

Рабочий температурный диапазон составляет от −30 до +85 °C, заявленная рабочая влажность — менее 95% RH.

Области применения: профессиональные системы беспроводной связи 2.4 ГГц, совместимые Wi-Fi, Bluetooth и ZigBee решения, инженерные RF-проекты, лабораторные и испытательные стенды, а также другие системы, работающие в диапазоне 2400–2500 МГц.

Комплектация: 1 × RF усилитель мощности ACASOM 2.4 ГГц 40 Вт.

Важно: при эксплуатации мощного RF-усилителя необходимо обеспечить подходящий теплоотвод и согласованную RF-нагрузку. Перед подачей питания следует убедиться в правильности подключения RF-тракта и соответствии источника питания требованиям конкретной версии модуля.
