ACASOM 0,9 ГГц — радиочастотный усилитель мощности передающего канала, предназначенный для работы в диапазоне 800–1000 МГц. Модуль используется в RF-системах, где требуется усиление исходящего радиочастотного сигнала, и работает только в тракте передачи — без усиления принимаемого сигнала.
Линейка представлена версиями с различной выходной мощностью: 10 Вт, 20 Вт, 40 Вт и 100 Вт, что позволяет подобрать конфигурацию под требования конкретного RF-проекта.
Для версии 40 Вт заявлена выходная мощность до 47 dBm. Коэффициент усиления составляет до 37 dB и регулируется в диапазоне 25–37 dB, благодаря чему уровень усиления можно адаптировать под параметры используемого RF-тракта.
40-ваттная версия рассчитана на рабочее напряжение 28 V. Потребляемый ток по спецификации составляет 3,3 A при 28 V, а эффективность указана на уровне 45% при 46 dBm. При выходной мощности 47 dBm указан входной уровень около 10–11 dBm.
Входные возвратные потери составляют −15 dB, а неравномерность в рабочей полосе — ±0,5 dB.

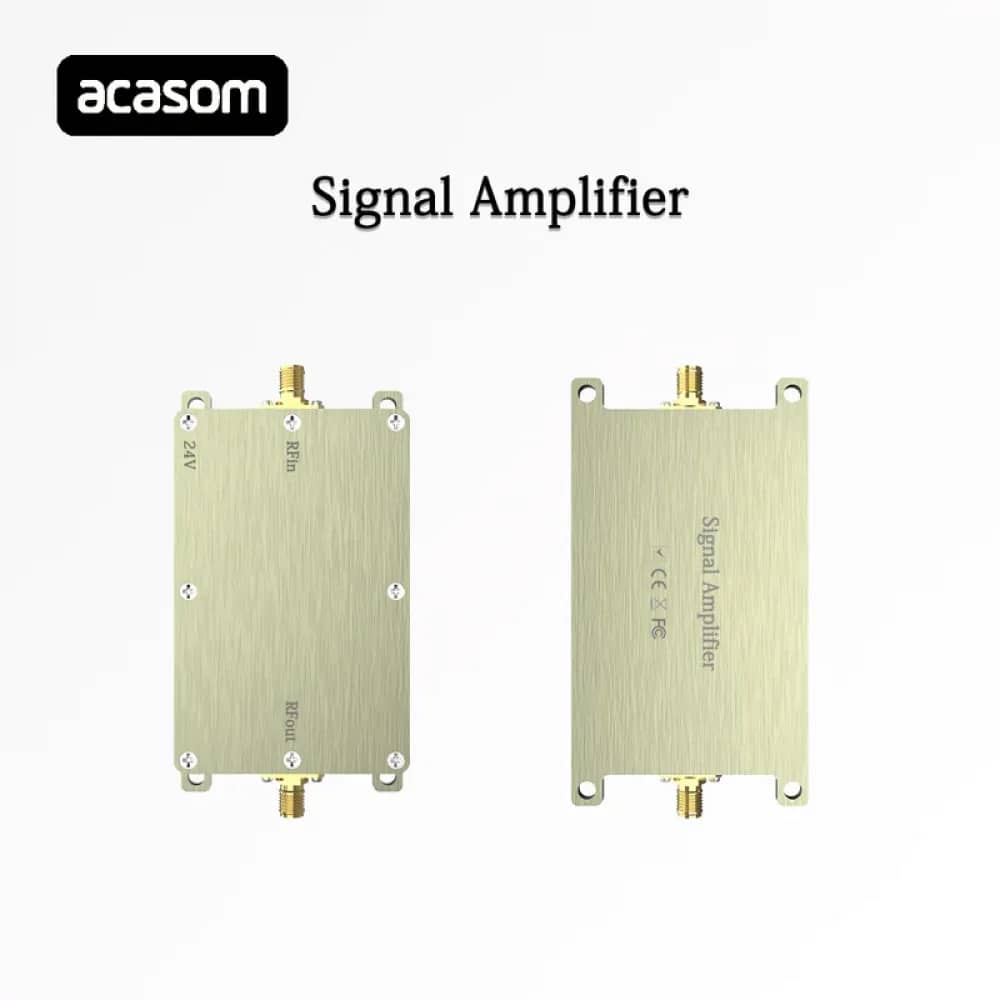

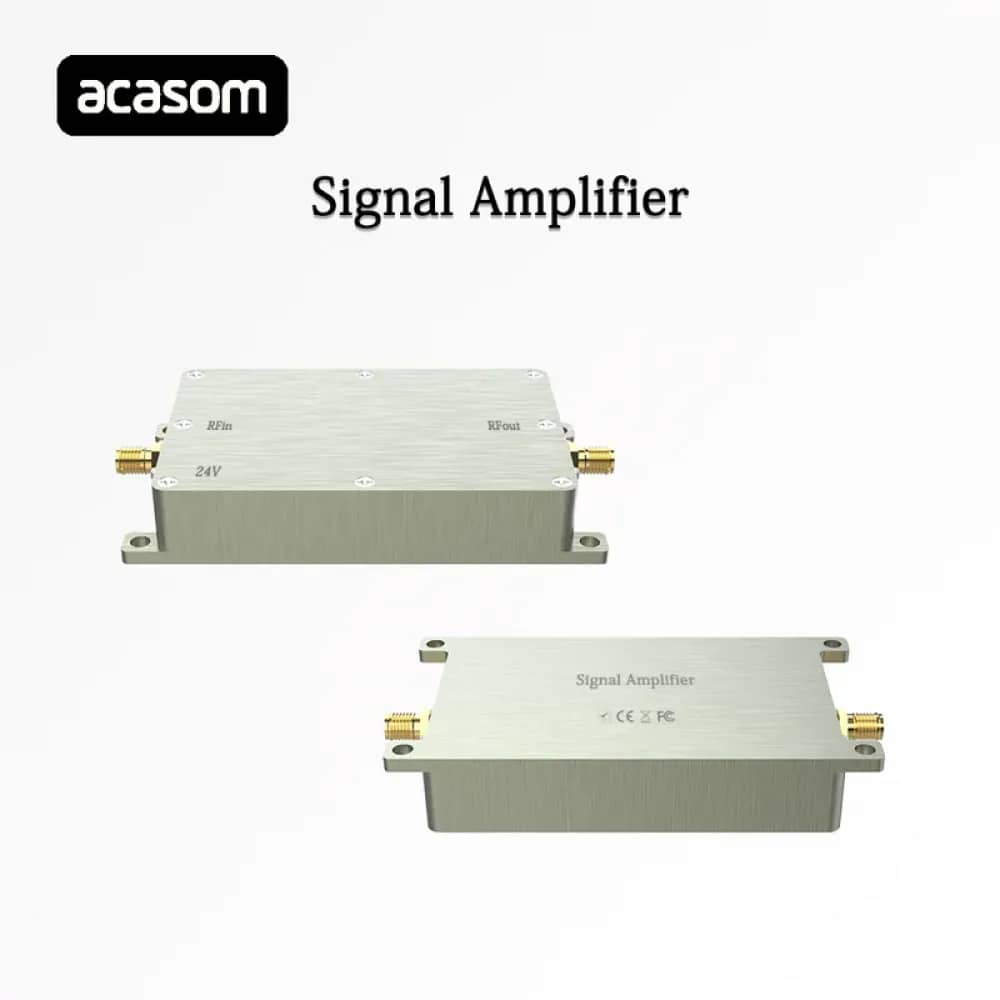

RF-вход и RF-выход выполнены на разъёмах SMA-гнездо (SMA Female), что упрощает интеграцию модуля в совместимые радиочастотные тракты, передающие системы и лабораторное оборудование.

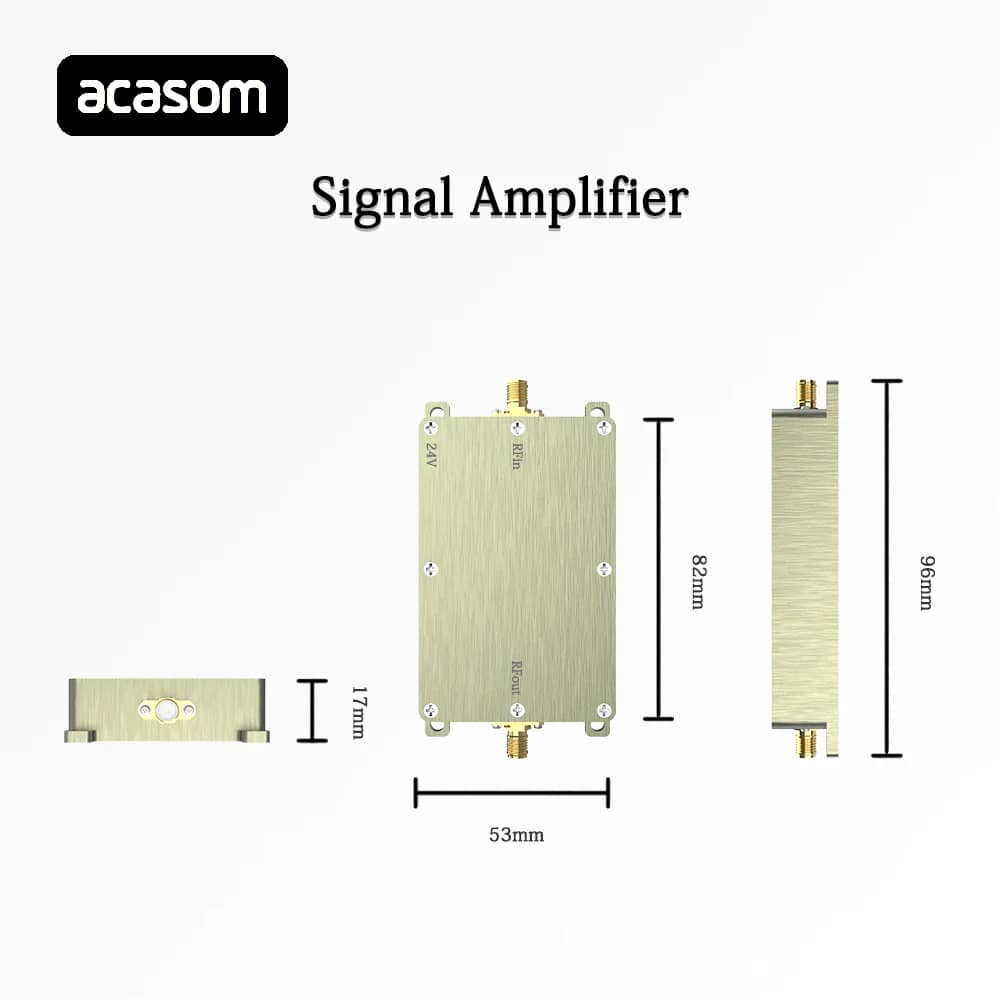

Корпус 40-ваттной версии изготовлен из алюминия и имеет размеры 96 × 53 × 17 мм при массе около 150 г. Алюминиевая конструкция способствует отводу тепла, однако при продолжительной работе на высокой мощности рекомендуется предусмотреть дополнительный радиатор или активное охлаждение.
Рабочая температура заявлена в диапазоне от −30 до +85 °C, температура хранения — от −40 до +150 °C, рабочая влажность — менее 95%.
Применение: беспроводные передающие системы диапазона 800–1000 МГц, инженерные RF-проекты, передающие модули, лабораторные и испытательные установки и другие совместимые радиочастотные системы.
Комплектация: 1 × RF усилитель мощности ACASOM.
Важно: характеристики питания, тока, усиления, габаритов и RF-параметров могут различаться между версиями 10 W, 20 W, 40 W и 100 W. Приведённые выше числовые характеристики относятся к предоставленной спецификации 40 W. Для работы усилителя необходимо обеспечить соответствующее питание, согласованную RF-нагрузку и эффективный теплоотвод.
